连续升降机输送系统是如何作业？

JCLXSJ连续升降机包含什么？

JCLXSJ连续式升降机是由下列四部分组成的输送系统：

1. 连续式垂直输送机（图1-1）

2. 入口自动输送线（图1-2）

3. 出口接续输送线（图1-3）

4. 电气控制单元（图1-4）

在整个系统工作时，入口输送线将货物送至入口前并暂停输送，待垂直输送机托盘运行至入口处时，入口自动输送线启动，将货物送上托盘，并接收下一件货物到入口处，同时前一件货物由托盘垂直输送至出口，送上接续输送线。

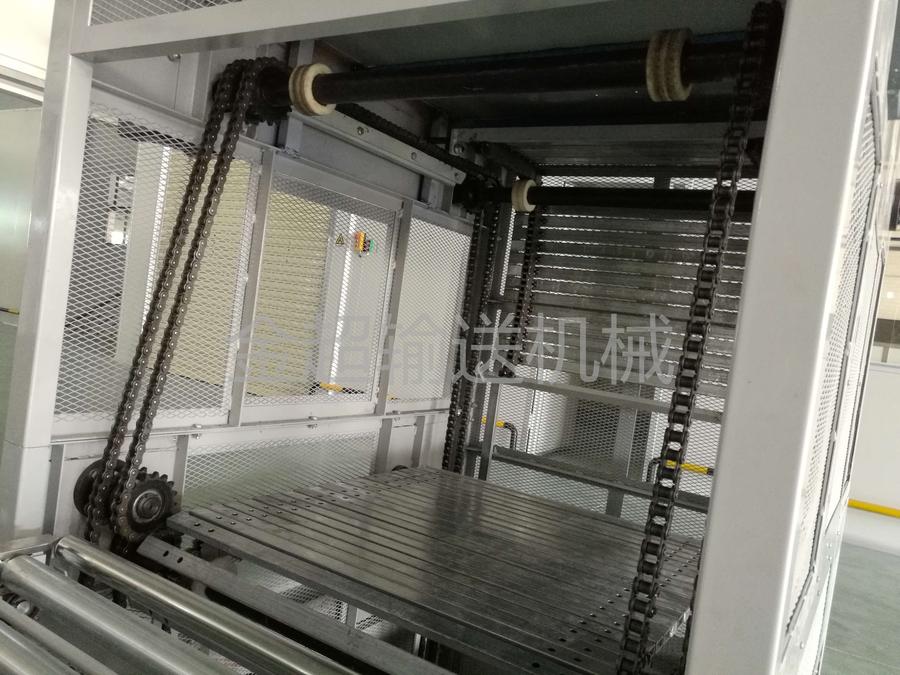

                                                                          图1-1 连续式升降机

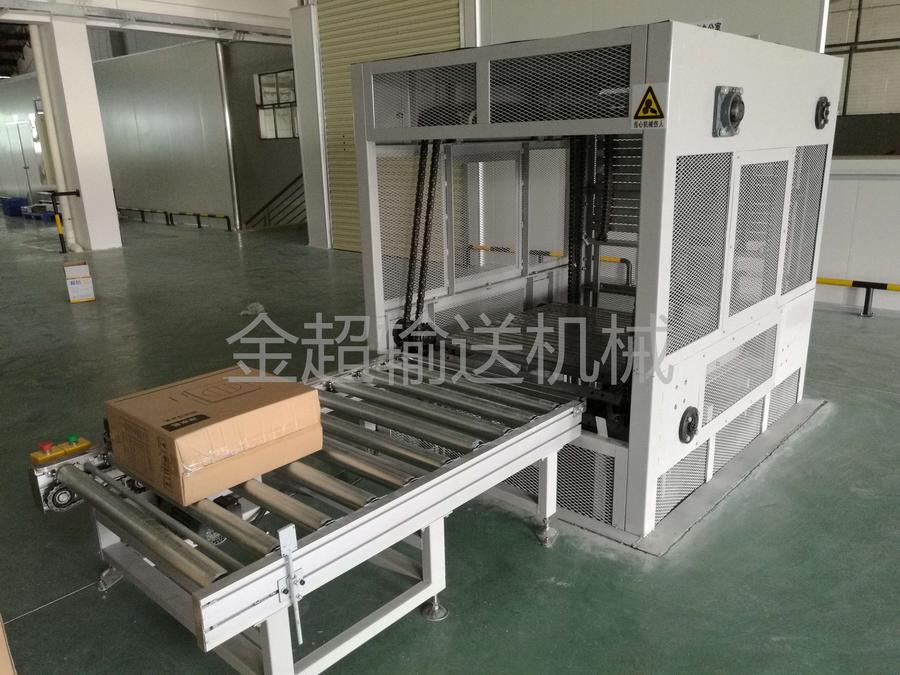

                                                                            图1-2 入口自动输送线

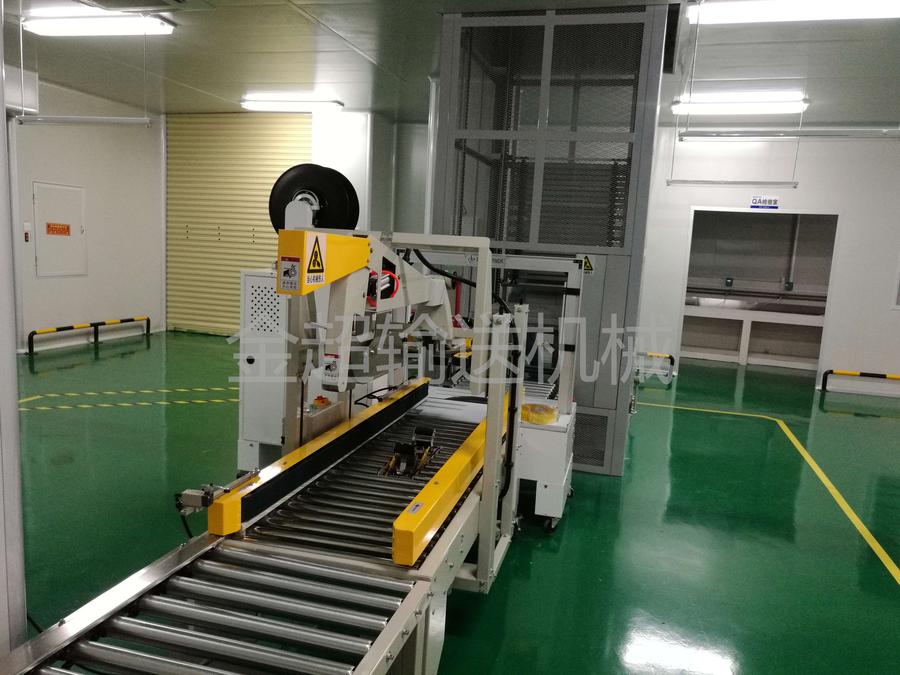

                                                                            图1-3 出口自动输送线

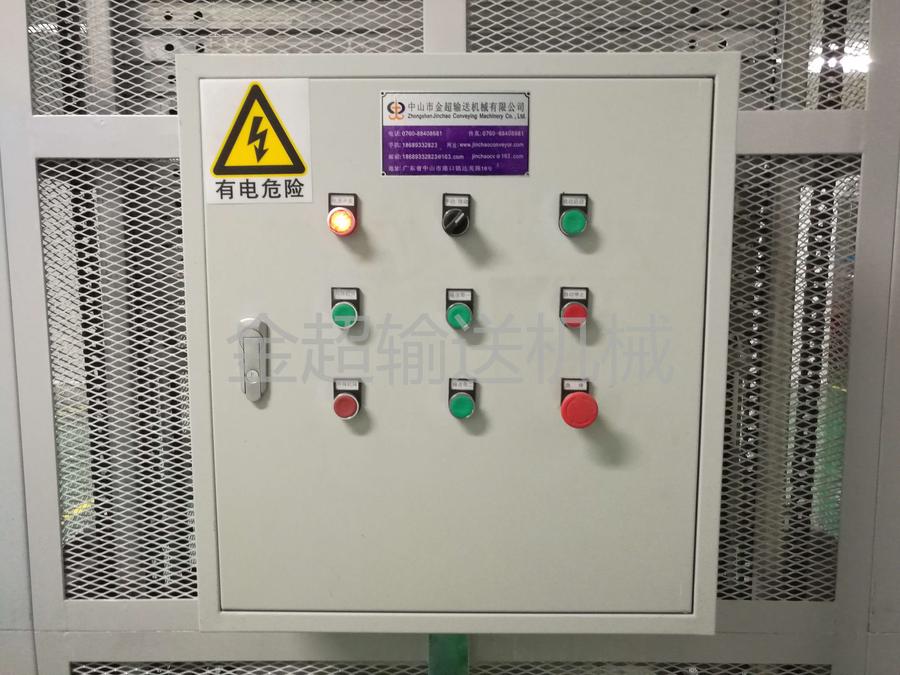

                                                                               图1-4 电气控制单元

连续式升降机主要技术参数：

货物尺寸：非标；

       托盘承载重量：轻型≤100kg，重型300～500kg；

       输送高度：一般2～25m；

       输送速率：通常以每分钟输送件数为单位（件/分钟）速度可调，上限依货物尺寸；

       输送方向：有三种形式——向上、向下、双向。

       控制方式：可编程序控制器（PLC）控制。

       注：①自动控制单元配一主控柜及一分控箱，分别于进、出货联动控制。

       ② 如果需要加重型托盘，订货时另加说明。

连续式升降机有什么优点？

连续式升降机是一种能够连续地、垂直输送货物的输送设备。

运输过程是：依靠四条循环的输送链，分别牵引承载货物托盘的四角，在进、出口的水平运行段，可实现货物的接收和送出，而在垂直输送通道内，托盘仍保持水平，确保货物的平稳升落。在完成送货后的空回程中，托盘则沿机架后侧垂直回送。

连续式升降机具有运行效率高、输送平稳、安装占地小，可双向运行的特点；该设备配以自动控制系统，就可完全实现货物垂直输送的连续化和自动化，因此它特别适用于衔接流水作业生产线及其它需要连续、自动垂直输送箱体货物的工作场所，故该设备广泛被轻工，家电行业等所采用。

       突出优点：

      1.送货空回程后侧回送，不影响托盘水平垂直输送，输送效率高；

      2. 品质保障，机械配合协调，输送平稳；

      3. 结构紧凑，安装占地小；

      4.灵活操作，双向运行；

      5.进出口自动化输送，降低人工操作成本；

基本形态：

连续式升降机按货物出入口的方向分为“Z”型输送和“C型输送两        种 形式，“Z”型升降机货物在出入口处的运行方向的，“C”型升降 机货物在出入口处运行方向相反。

   根据货物进、出口的个数，连续式升降机又分为基本型、单纯多层型。

电气控制过程及保护：

      JCLXSJ连续式升降机输送系统采用可编程序控制器（PLC）控制，主要元器件，如PLC、光电开关、行程开关等根据客户品牌偏好选择。垂直输送机电机设有刹车系统，以保证其安全性。控制过程简述如下：

      （一） 运行：升降机一般设一个总控制柜，各出入口端分别设一控制盒，可控制整机的启动、停止及点动升降等。每次的启动或点动均有预警讯响，预警时间可设定。启动后，整机进入连续运行状态，正常时出入口处可无人操作（端头上、下货物除外）。

       （二） 运送：货物到达入口到位光电开关SE1处，若此时托盘未到达LS处，则入口输送线之电机暂停，待托盘同步后物件自动进入托盘（下）运送，如此循环不断。

        （三） 超越：运行时若托盘未同步而物件误入光电开关SE2检测范围（称为越位），或同步后物件在该处停留时间过长（称为滞后或超长），整机即停并声光报警。将物件移离该处，数秒钟后整机自动恢复运行。
